ברגע שסוגרים קיר גבס או יוצקים ריצוף, כל מה שמאחוריהם נעלם מהעין - צנרת מים וביוב, כבלי חשמל ותקשורת, תעלות מיזוג וקווי ספרינקלרים. סריקת תשתיות טרום-חיפוי מתעדת במדויק מה עובר ואיפה, בזמן שהכל עוד גלוי בשטח. במאמר הזה נסביר מה בדיוק מתעדים, למה חייבים לעשות זאת לפני החיפוי, ואיך תיעוד תלת-מימדי אחד חוסך שנים של ניחושים בתחזוקה ובשיפוצים עתידיים.
הבעיה: מערכות שנעלמות מאחורי החיפוי
בכל מבנה חדש או שיפוץ יסודי, שלב המערכות קודם לשלב הגמר. תחילה מעבירים צנרת מים וביוב, מותחים כבלי חשמל ותקשורת, מתקינים תעלות מיזוג וקווי כיבוי אש - ורק אז סוגרים הכל מאחורי גבס, טיח וריצוף. מרגע זה, המידע על המיקום המדויק של הקווים קיים רק בזיכרון של מי שהיה בשטח, אם בכלל.
כשמגיע הצורך לקדוח בקיר, להוסיף נקודת מים או לאתר מקור לתקלה, אין דרך אמינה לדעת מה עובר מאחורי הפלטה. תוכניות ה"כפי שבוצע" לא תמיד מעודכנות, ולעיתים קרובות הביצוע בשטח סטה מהתכנון המקורי. התוצאה מוכרת לכל מנהל תחזוקה: קידוח עיוור, נזק לצנרת או לכבל חי, ועבודה כפולה שאפשר היה למנוע.
מה מתעדים בסריקת תשתיות
סריקת לייזר תלת-מימדית טרום-חיפוי לוכדת את כל מה שגלוי בשטח באותו רגע, במדידה אחת רציפה. בין המערכות המתועדות:
- צנרת מים, ביוב ודלוחין - מיקום, קוטר ומסלול הקווים במרחב
- חשמל ותקשורת - צינורות, קופסאות הסתעפות ונקודות קצה
- מיזוג אוויר - תעלות, מפזרים וקווי גז קירור
- כיבוי אש - קווי ספרינקלרים, גלאים ומערכות גילוי
- מערכות מיוחדות - גז, מערכת סולארית ובקרת מבנה גלויה
למה דווקא טרום-חיפוי
העיתוי הוא הכל. אחרי שהמערכות מכוסות, אי אפשר לשחזר את המידע בלי לפרק את החיפוי - פעולה יקרה והרסנית. סריקה בזמן הנכון, כשהקווים עוד חשופים, לוכדת את המצב האמיתי בסטייה של 6 מ"מ על 500 מ"ר (לפי הוראות יצרן), בלי הנחות ובלי השערות.

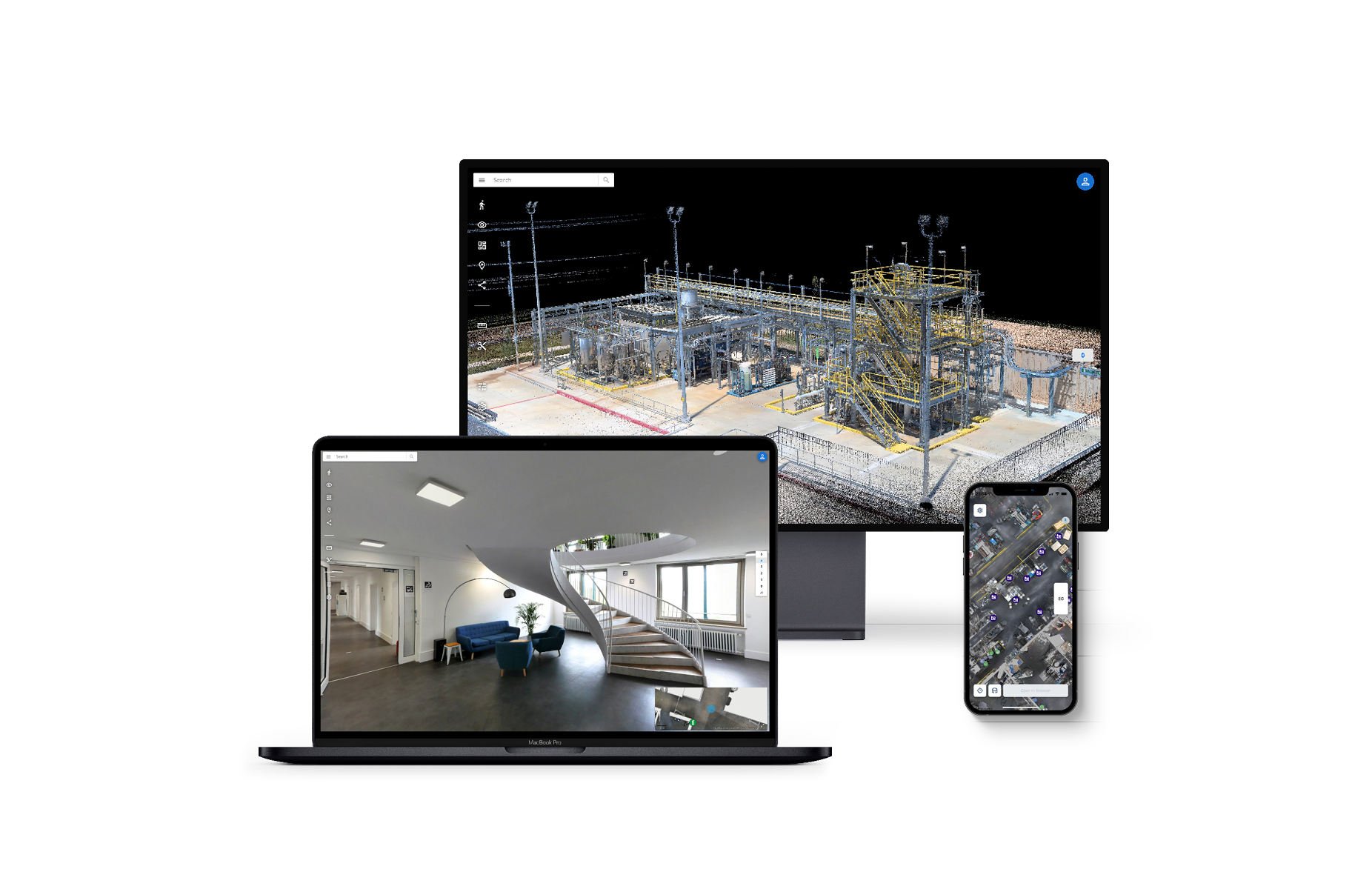

בניגוד לצילום רגיל, שמראה מה יש אבל לא איפה בדיוק, ענן הנקודות התלת-מימדי ממקם כל אלמנט במרחב ומאפשר למדוד ממנו מרחקים וגבהים בכל עת. כך, גם שנים אחרי, אפשר לפתוח את התיעוד ולדעת בוודאות היכן עובר הקו - לפני שקודחים, ולא אחרי.
מה שלא תיעדתם לפני החיפוי - לא תדעו איפה הוא נמצא. תיעוד תלת-מימדי בזמן הנכון הוא הזיכרון המדויק של המבנה.
הערך לאורך חיי המבנה
תיעוד תשתיות איננו הוצאה חד-פעמית לשלב הבנייה בלבד - הוא נכס שמלווה את המבנה לאורך כל חייו:
- תחזוקה שוטפת - איתור מהיר ומדויק של קווים לפני כל תיקון
- שיפוצים עתידיים - תכנון על בסיס מצב אמיתי במקום ניחוש והריסות מיותרות
- מניעת נזק - פחות קידוחים עיוורים שפוגעים בצנרת ובחשמל
- מסירה וניהול נכס - תיק מבנה מדויק בידי הבעלים ומנהל הנכס
תאמו את הסריקה מול לוח הזמנים של הקבלן, כדי לתפוס את החלון שבו המערכות כבר הותקנו אך טרם כוסו. הכלל פשוט: סרקו כל קומה לפני סגירת הגבס וביצוע הריצוף.
מה מקבלים בתיעוד
התוצר מותאם לצורך - מתחזוקה שוטפת ועד תכנון מפורט. אתם בוחרים את הפורמט שבו נוח לכם לעבוד:
- ענן נקודות (E57 / RCP / LAS) - התיעוד הגולמי המלא של החלל והמערכות, לשילוב בכל תוכנת תכנון.
- תוכניות ומודל תלת-מימד - שרטוט ממוקם של מסלולי הקווים, לפי דרישה ולפי הפורמט שלכם.
- סיור וירטואלי 360° - חזרה דיגיטלית לאתר בכל שלב, לצפייה ולמדידה בתוך הסיור.
- תיעוד ממוקם - כל אלמנט משויך למיקומו המדויק במבנה, כך שאפשר למדוד אליו בדיעבד.
למי זה קריטי
תיעוד תשתיות טרום-חיפוי רלוונטי לכל מי שנושא באחריות למבנה לאורך זמן:
- קבלנים ומנהלי ביצוע - תיעוד שמגן מפני מחלוקות ותביעות על מיקום מערכות.
- מנהלי מבנה ותחזוקה - איתור מהיר של תקלות בלי הריסה מיותרת.
- מפקחים - בקרת התאמה בין מה שבוצע בשטח למה שתוכנן.
- בעלי נכס ויזמים - תיק מבנה מדויק שמעלה את ערך הנכס ומלווה אותו.
לעומק על תהליך העבודה והתוצרים, ראו את עמוד תיעוד תשתיות המלא. סריקה אחת בזמן הנכון היא הביטוח הזול ביותר מפני שנים של ניחושים.
